386のアンプ

電子工作

むかし作ったアンプ。

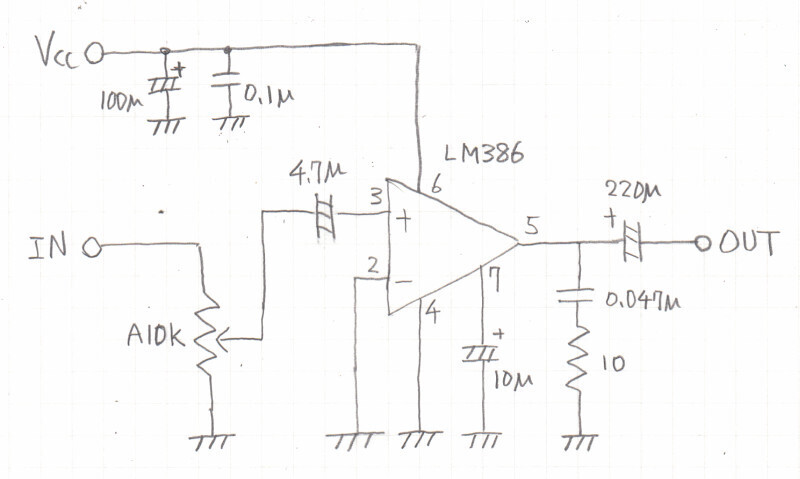

回路図

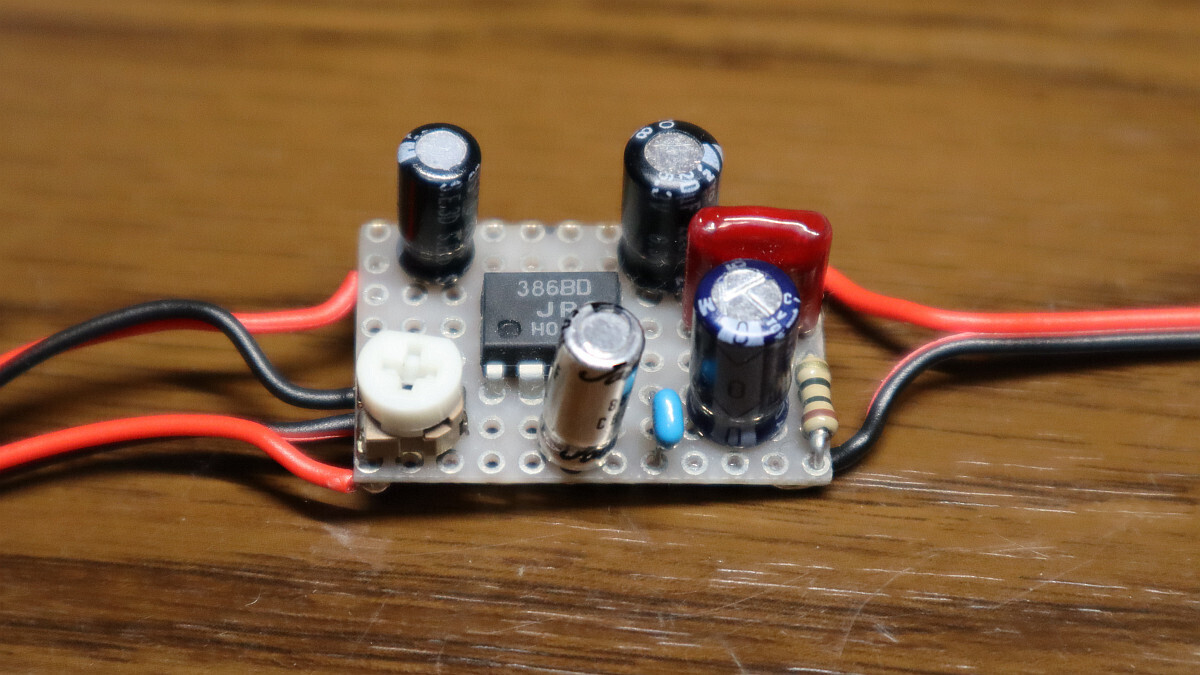

表面

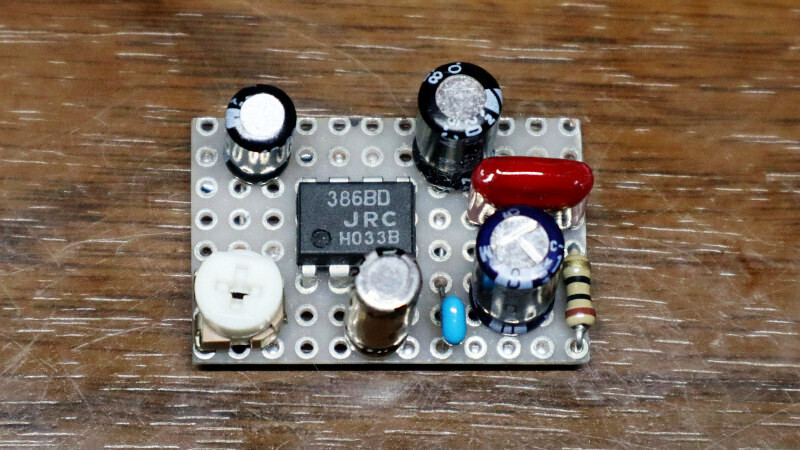

裏面

備考

386の1番ピンと8番ピンを10μFで交流的にバイパスすることで、ゲインが20倍から200倍にアップする。電解コンデンサは1番ピン側を＋とすること。
