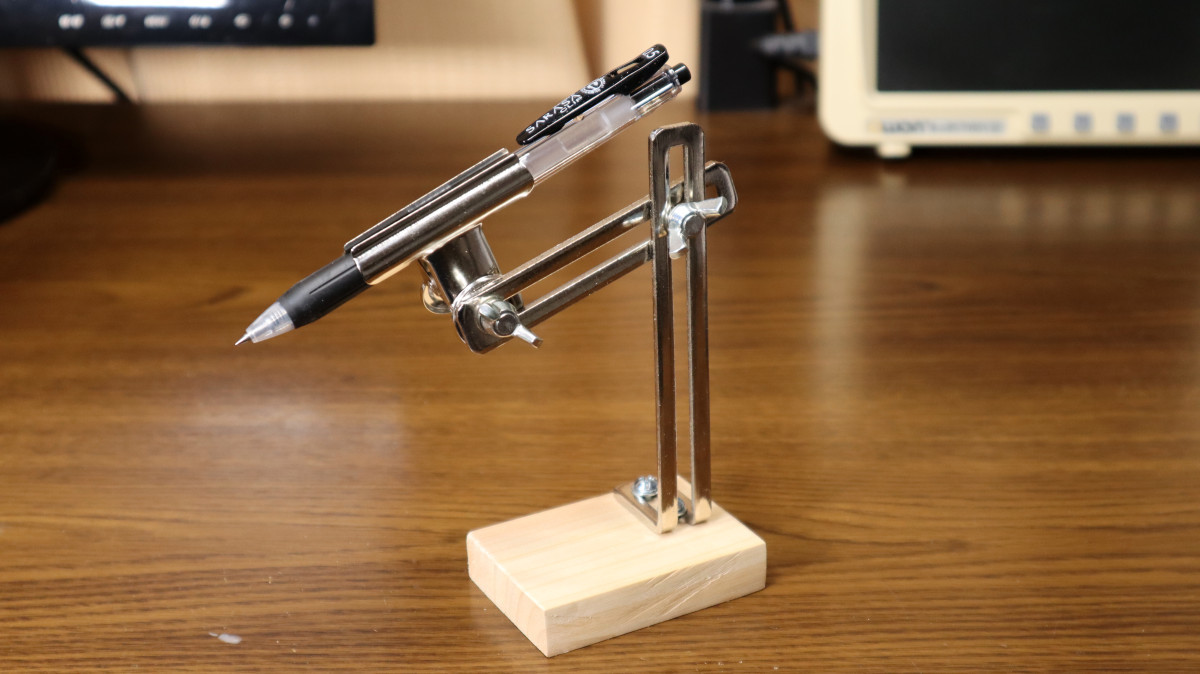

トースカン(上の写真のような工具)は買うと高くて、安いやつでも5000円くらいします。工具にかけるお金はケチるべきでないとは思ってますが、トースカンは自分にとってはめったに使わない工具なので自作することにしました。

合計1300円くらいになりました。手持ちの部品が使えればさらに安上がりになります。

鉛筆、ケガキ針、マジックペンなどがはさめる大きさのもので、目玉の穴にM5のネジが通れば良いです。

蝶ネジの反対側を止めるナットは、手でしめやすいように蝶ナットを採用しましたが、より安く作りたいならふつうのM5ナットでもまあ大丈夫です。バネワッシャーがあればベターでしょう。また、フランジナットでも良いです。適宜、手持ちの部品でアレンジしてください。

M5ナットと平ワッシャー (左)、フランジナット表・裏 (中央)、蝶ナット (右)

M5ナットは、ダイソーのボルト・ナット・ワッシャーセットに入ってます。

適当な木ネジの手持ちが無かったので、邪道ですが今回はふつうのM4ネジ (12mm) を使用しました。3.5mmのドリルでネジの深さ以上の下穴を掘っておけば、まあ締められます。上記のダイソーのボルト・ナット・ワッシャーセットに入っているものを使いました。

5.5mm幅のスリットに対してネジ頭がやや小さめなので平ワッシャーを入れたほうが良いでしょう。平ワッシャーも上記のセットに入ってます。

土台の木材はなんでもいいですが、(1) コケない程度の幅と長さがあること (2) ネジ深さ以上の厚みがあることが必要です。今回はセリアの厚さ15mmのヒノキ板を50mm×70mmに切って使いました。

ノコギリで切って、ボール盤で下穴を掘りました。電動ドリルで掘る場合は、斜めにならないよう、貫通しないように気を付けましょう。ケガキには完全スコヤがあると便利です。

写真のとおりなので特に説明は不要かと思います。
目玉クリップを下向きにすれば、より低いラインに対応できます。
