M5Dialで名札

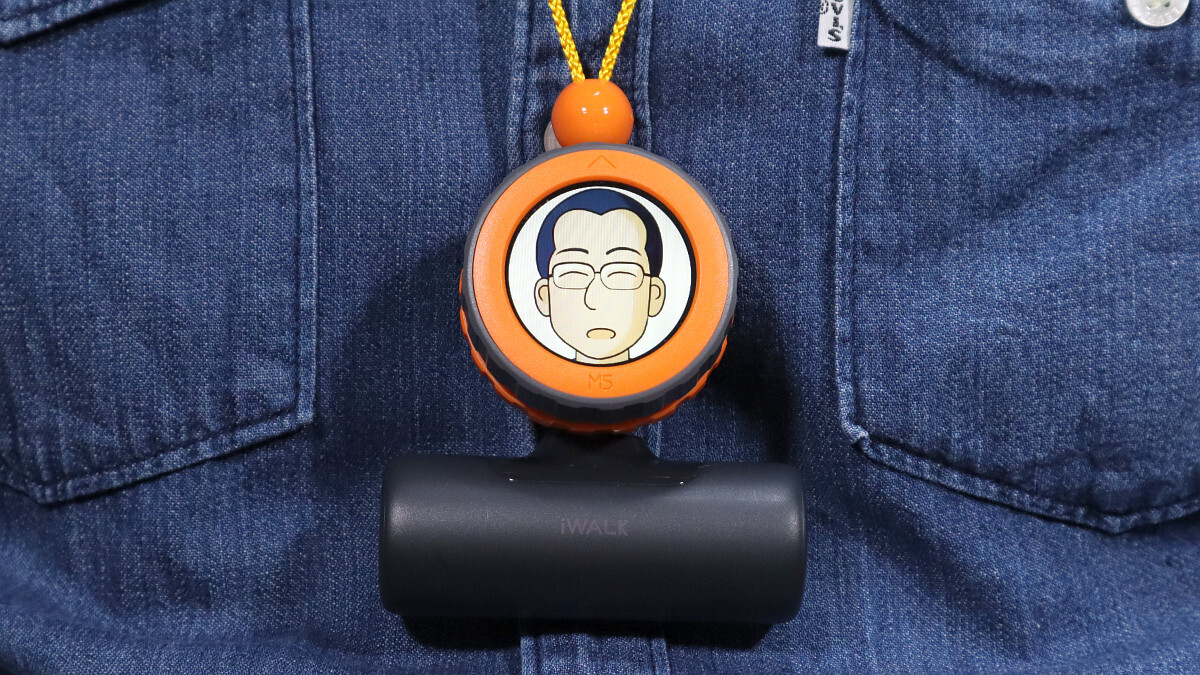

M5Dialを名札にして、SNSのアイコンや名前、QRコードなどをダイヤルで切り替え表示させます。

M5Dialを名札にしてSNSのアイコンとQRコードを表示させるの、イベント用に良さげ。#M5Stack pic.twitter.com/US5OBtR2Z6

— 西村 備山 (@lipoyang) 2024年12月24日

プログラム

さいとてつや さんの m5stack-image-viewer が利用できます。

https://t.co/rSFdhhyDzb… 今日私が首からぶらさげていたM5Dialの名札はこちら。M5Unifiedパワーで，LittleFSやSDカードから画像を読み出して，いろんな機種で画面に画像を表示できます。M5Dialの場合はダイアルを回すと画面を切り替えられます。 #M5JPtour2024 #m5stack

— さいとてつや (@saitotetsuya) 2024年9月23日

• 開発環境は Arduino IDEではなくPlatformIOです。
• M5Stackシリーズのさまざまなボードに対応してるので、M5Dial用にビルドするには env:m5stack-dial を選択します。
• platformio.ini で default_envs = m5stack-dial のコメントアウトを外すとよいでしょう。

画像の書き込みかた

• 表示させたい画像ファイル(240×240ピクセル)を作成し、dataフォルダに置きます。
• PlatformIO メニュー → PROJECT TASKS → Platform → Upload Filesystem Image を実行します。
• または、コマンドラインから pio run --target uploadfs を実行します。

QRコードの作成

「QRのススメ」が便利です。サイズや色を指定したり、ドットの形状を丸めたりもできます。

バッテリー

バッテリーは、スマホ用のUSB-C端子一体型のものが便利です。

iWALK モバイルバッテリー 極小化 【USB-C端子一体型・iWALK 最小サイズ登場】 軽量 小型 4500mAh 急速充電 モバイル バッテリー タイプc コネクター内蔵 コードレス パススルー機能 残量インジケーター付き 持ち運び便利 iPhone/Android 各種対応 「iPhone 16/15シリーズ対応」 PSE認証済 (ブラック)

Anker Nano Power Bankとの比較。USB-C端子のでっぱり具合が違うせいか、M5Dialにぶら下げるとダイソーの方はちょっしたことで落ちる。 #ダイソー #anker #m5stack pic.twitter.com/6S0it3tc07

— さいとてつや (@saitotetsuya) 2024年3月16日

ストラップ

ストラップは、江戸組紐で作りました。結び目にはループエンドをかぶせました。いずれも手芸用品店で売ってるものです。

結び方は下記の動画を参考にしました。

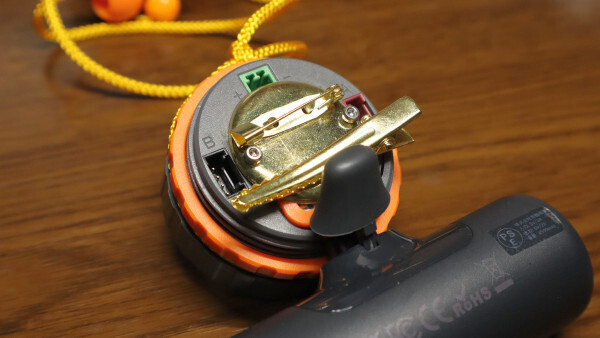

クリップ

ストラップで首にかけてるとプラプラするのでクリップを取り付けました。手芸用品店で売ってるブローチ台がちょうど良かったです。ピンバイスで2mmの穴を開けて、M5StampS3固定用のネジで共締めしました。
