(2023/02/04 改訂)
やりたいこと
Eagleの基板図面(brdファイル)から、アクリル板のレーザー加工用のデータを作る。
ただしここでは、レーザー加工用のデータは工房Emerge+さん指定の下記のような形式のファイルとする。
- SVG形式
- 外側カットラインは ”outer” という名のレイヤーで色は青(0,0,255)、線幅0.001mm
- 内側カットラインは ”inner” という名のレイヤーで色は赤(255,0,0)、線幅0.001mm
- 指定のテンプレートファイルを使用する
作業の流れ
これがベストではないかもしれないが、とりあえず確立したフロー
- Eagleで基板図面にレイヤーを追加して加工図面を作図する。
- 加工図面を
PDF形式DXF形式 で出力する。 - Inkscapeで
PDFファイルDXFファイル をインポートする。 - 線幅・色・レイヤーを指定の形式にする。
- 座標を調整する。
(1) Eagleで作図
- brdファイルを開いて、適当な名前のレイヤーを作成する。色は
ここで指定してもPDF出力のときに正しくは出ないので適当でもよい。
- 作成したレイヤーに加工図面を作図する。その際、パターンなどのレイヤは非表示にしたほうが見やすい。また、線の太さは
PDF出力のときに正しく出ないし、0.001mmでは見にくいので適当でよい。
(2) EagleからPDF形式 DXF形式 で出力する
加工図面のレイヤーのみを表示した状態で、[File] > [Print] 。[Printer] は [Printer to File (PDF)] を選択。出力先、用紙サイズ、向きなどを適当に指定し、[OK]。

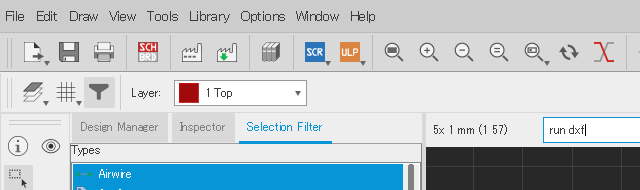

- 加工図面のレイヤーのみを表示した状態で、コマンド入力ボックスから「run dxf」を実行。

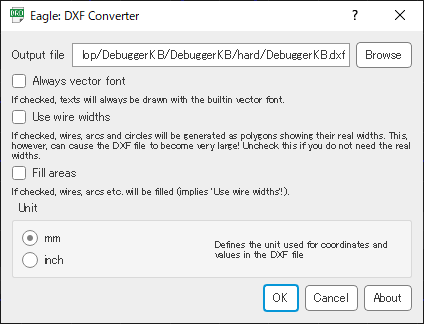

- [Output file] に出力ファイル名を指定。
- [Use wire widths] と [Fill areas] のチェックを外し、[OK]。

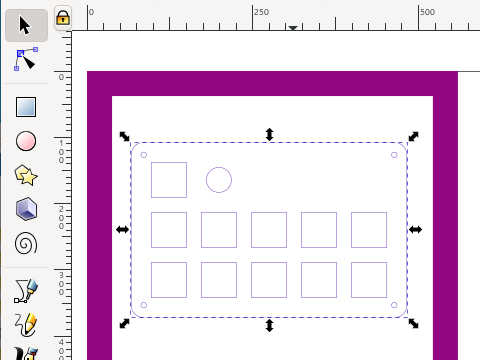

(3) InkscapeでPDFファイルDXFファイルをインポート
- テンプレートファイル(SVG形式)を開く。
- Outerレイヤーを選択。
- [ファイル] > [インポート] で
PDFファイルDXFファイルを選択してインポートする。
(4) 線幅・色・レイヤーを指定の形式に調整
- [グループ解除]を何度か繰り返してオブジェクトをバラす。
- 内側カットラインのオブジェクトを選択し、Shift + PgDn で Innerレイヤーに移動する。
- 外側カットラインのオブジェクトを選択し、線の色を青(0,0,255)に。
- 内側カットラインのオブジェクトを選択し、線の色を赤(255,0,0)に。
- 内外のカットラインのオブジェクトを全て選択し、線幅を0.001mmに。
- すると線が見えなくなるので、[表示] > [表示モード] > [アウトライン] に。
(5) 座標を調整する
微妙に座標の値がズレるので、手動で調整する。しかし、それなら (4) の作業をする代わりにトレースし直したほうが早いかもしれない。そもそもごくわずかなズレなので実際上は問題ないかもしれない。要検討。
DXFファイルをインポートした場合、座標の値のズレはほとんどないが、念のため確認する。
